ترانسمیتر دما چیست؟
ترانسمیتر دما یک دستگاه الکترونیکی در حوزه ابزار دقیق است که وظیفه دارد تغییرات دما را از طریق حسگرها دریافت کرده و آن را به یک سیگنال استاندارد و قابل استفاده برای سیستمهای کنترل صنعتی تبدیل کند. حسگرهایی مانند ترموکوپل یا RTD معمولاً سیگنالهای ضعیف و حساس تولید میکنند و ترانسمیتر این سیگنالها را تقویت، خطیسازی، فیلتر و استاندارد میکند تا سیستمهایی مثل PLC، DCS، نمایشگرها یا دیتالاگرها بتوانند بدون خطا از آنها استفاده کنند. خروجی این دستگاه معمولاً بهصورت ۴–۲۰ میلیآمپر، ۰–۱۰ ولت یا پروتکلهای دیجیتال مثل HART و Modbus ارائه میشود. به زبان ساده، ترانسمیتر دما پل ارتباطی بین حسگر دما و سیستمهای کنترل صنعتی است و باعث میشود داده دما دقیق، پایدار و قابل منتقل شدن در فواصل طولانی باشد.

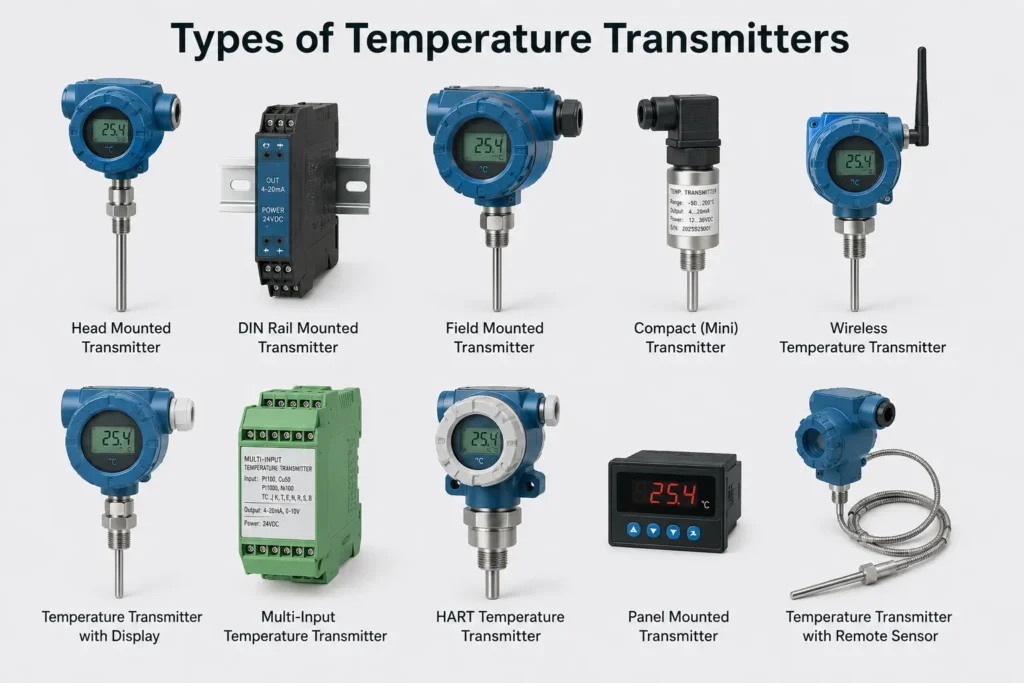

انواع ترانسمیتر دما
ترانسمیترها بر اساس معیارهای مختلف دستهبندی میشوند:
• بر اساس نوع حسگر ورودی:
– مخصوص RTD
– مخصوص ترموکوپل
– یونیورسال (پشتیبانی از انواع ورودیها)
• بر اساس نوع خروجی:
– آنالوگ ۴–۲۰ mA
– دیجیتال با پروتکلهای صنعتی (HART، Profibus…)
– بیسیم (WirelessHART و …)
• بر اساس محل نصب:
– هد مونت
– ریل مونت
– فیلد مونت
کاربردهای اصلی ترانسمیتر دما
ترانسمیتر دما در همه صنایع بهعنوان قلب سیستم پایش حرارت استفاده میشود. مهمترین موارد عبارتاند از:
کنترل فرآیندها در صنایع:
• نفت، گاز، پتروشیمی و شیمیایی
• نیروگاهها و سیستمهای انرژی
• HVAC و تاسیسات ساختمانی
• دیتاسنترها و تجهیزات IT
• صنایع فلزی، خودروسازی و تولیدی
• آزمایشگاهها، محیط زیست و علوم زیستی
در همه این حوزهها دقت دمایی برای کیفیت محصول، ایمنی و کارایی سیستم حیاتی است.
اجزای اصلی ترانسمیتر
ترانسمیتر دما از چند بخش مهم تشکیل میشود:
• حسگر دما (RTD، ترموکوپل، ترمیستور…)
• مبدل و تقویت سیگنال (تبدیل ولتاژ/مقاومت به سیگنال استاندارد)، شامل:
– خطیسازی
– فیلترینگ و کاهش نویز
• پردازنده و بخش ارتباطی
• ایزولاسیون و حفاظت الکتریکی
• منبع تغذیه معمولاً 24V DC
• پوشش و اتصالات صنعتی
نحوه عملکرد ترانسمیتر دما
عملکرد این دستگاه در چند مرحله انجام میشود:
حس دما توسط RTD، ترموکوپل یا ترمیستور
تبدیل سیگنال خام به سیگنال خطی و تقویتشده
فیلتر، جبرانسازی خطا و حذف نویز
پردازش دیجیتال و تولید خروجی استاندارد
ارسال داده به سیستمهای کنترل
کالیبراسیون و نگهداری برای حفظ دقت
استانداردهای مهم ترانسمیتر دما
ترانسمیتر باید از استانداردهای زیر تبعیت کند:
• سیگنال خروجی: IEC 60381 ، IEC 60770
• ایمنی و ضدانفجار: ATEX ، IECEx ، FM
• مقاومت الکتریکی و نویز: IEC 61000
• دقت و کالیبراسیون: ISO/IEC 17025
• استاندارد RTDها: DIN EN 60751
• حفاظت محیطی: IP65 تا IP68، NEMA
این استانداردها تضمین میکنند که ترانسمیتر در محیطهای صنعتی سخت، قابل اعتماد و ایمن باشد.
